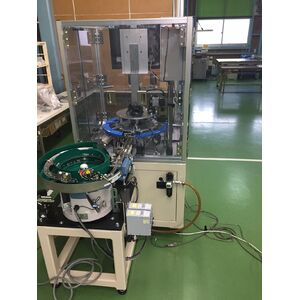

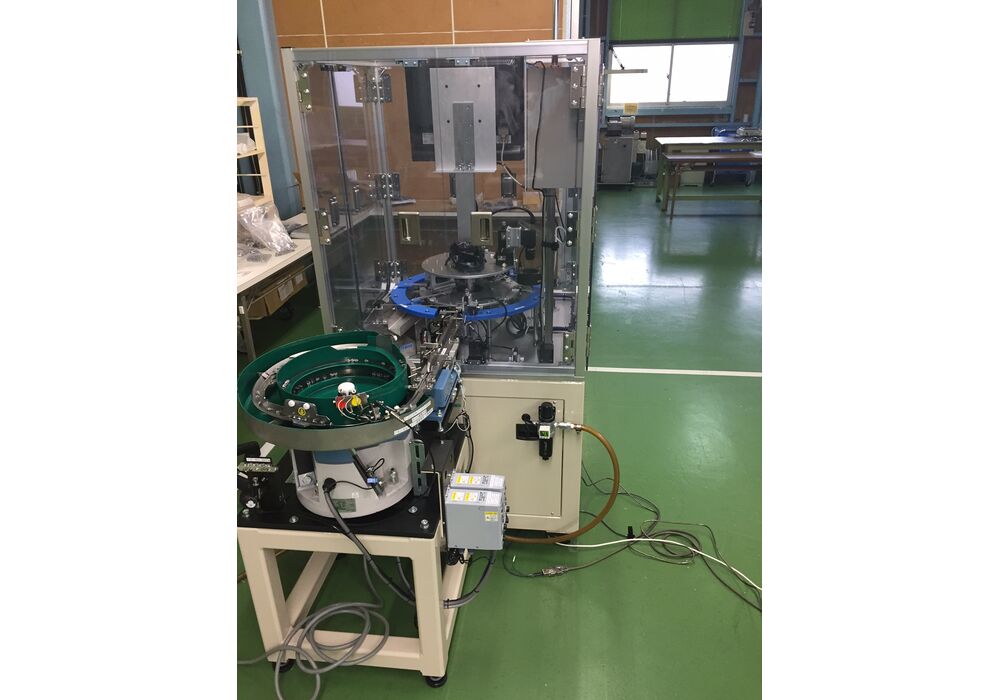

画像精査機
【概要】
本装置は、パーツフィーダー＆リニアフィーダーからワークをインデックステーブルに 供給し、肌荒れ、膨れ、バリを画像精査にて良否判別し、仕分け排出する検査機です。
【仕様】
供給エアー：0.5Mpa
供給電源：3相AC200V 50/60Hz 20A
コントロール電源：DC24V
7.5A PLC：KV-7000シリーズ（KEYENCE）
本体寸法：W740×L8000×H1600（安全カバーも含む）
パーツフィーダー＆リニアフィーダー設置時：W1300×L8000×H1600
重量：500kg以下
ワーク搬送：インデックステーブル（8分割）
インデックステーブル：3sec以下
検査方式：画像検査カメラ2台（表裏検査）
品種切換：アタッチメント交換方式PLCより画像プログラム切換
パーツフィーダー＆リニアフィーダー排出能力：40個/min
パーツフィーダー＆リニアフィーダー：一回分投入量200～300個
【制御電源】
操作パネルセレクタスイッチにより、入り/切り
非常停止時、制御電源切り 安全カバー開 制御電源切り
